Une bride de joint de type anneau (rtj) est un anneau métallique usiné avec une rainure profonde coupée dans son visage. Cette rainure repose sur un anneau métallique qui se comprime lorsque les boulons de liaison de la bride sont serrés. Cette compression produit un joint étanche et bien ajusté sur le tuyau ou le raccord. Les brides de joint de type anneau en acier inoxydable sont classiquement utilisées dans les services à haute pression et à haute température, tandis que les brides de joint de type anneau en acier au carbone sont à l'épreuve des déversements.

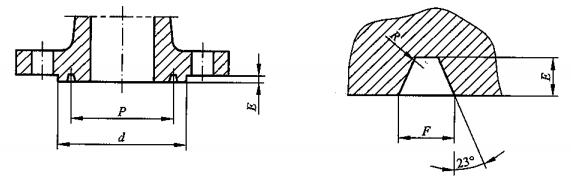

Dn | NPS | Nombre de rainure | D (min) | P | E | F | R (max) |
15 | 1/2 | R12 | 60,5 | 39.67 | 6,35 | 8,74 | 0,8 |
20 | 3/4 | R14 | 66,5 | 44,45 | 6,35 | 8,74 | 0,8 |
25 | 1 | R16 | 71,5 | 50,8 | 6,35 | 8,74 | 0,8 |
32 | 1¼ | R18 | 81 | 60,33 | 6,35 | 8,74 | 0,8 |
40 | 1½ | R20 | 92 | 68.27 | 6,35 | 8,74 | 0,8 |
50 | 2 | R24 | 124 | 95,25 | 7,92 | 11.91 | 0,8 |
65 | 2½ | R37 | 137 | 107.95 | 7,92 | 11.91 | 0,8 |
80 | 3 | R31 | 156 | 123,83 | 7,92 | 11.91 | 0,8 |
100 | 3½ | R37 | 181 | 149.23 | 7,92 | 11.91 | 0,8 |
125 | 5 | R41 | 216 | 180.98 | 7,92 | 11.91 | 0,8 |
150 | 6 | R45 | 241 | 211.12 | 7,92 | 11.91 | 0,8 |
200 | 8 | R49 |
