Accouplement de tuyau fileté

Conception filetée d'extrémités d'accouplement (npt)OuBSP)

Dans le cas de l'accouplement fileté, l'accouplement se termine normalement en femelle de npt (filetages de tuyaux nationaux) ou en bsp mâle et femelle (filetages de tuyaux standard britanniques). Où dans le terme nord-américain, un coupleur est une double femelle tandis qu'un mamelon est double mâle.

Donc il y a plusieurs types de variation:

Le couplage a un filetage d'extrémité en npt une autre extrémité en bsp, puis un adaptateur doit être utilisé lors de l'installation.

L'accouplement a une extrémité dans la soudure de douille, une autre extrémité dans la douille filetée.

Une extrémité dans plus grand npt une autre dans plus petit dia npt. (également appelé couplage réducteur ou couplage réducteur)

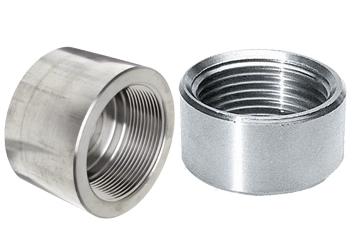

Demi-raccords filetés

Demi-raccord fileté en acier inoxydable

Astm/asme dans a182 f304, 304h, 309, 310, 316, 316l, 317l, 321, 347, 904

Demi-accouplement fileté en acier au carbone

Astm/asme a 105, astm/ asme a 350 lf 2

Accouplement à moitié fileté en acier allié

Astm/asme a182 f1/ f5/ f9/ f11/ f22/ f91

Accouplement demi-fileté en alliage de nickel

Astm/asme sb 336 uns 2200 (nickel 200) , uns 2201 (nickel 201 ) , uns 4400 (monel 400 ) , uns 8020 (alliage 20 / 20 cb 3 ) , uns 8825 inconel (825) , uns 6600 (inconel 600 ) , uns 6601, inconel Uns 6625 (inconel 625) , uns 10276 (hastelloy c 276)

Accouplement semi-fileté en acier duplex

Astm a 182 - f 51, f53, f55 s 31803, s 32205, s 32550, s 32750, s 32760

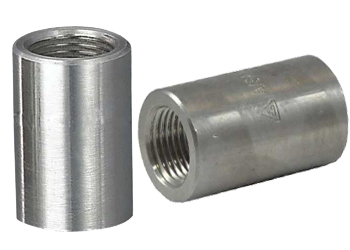

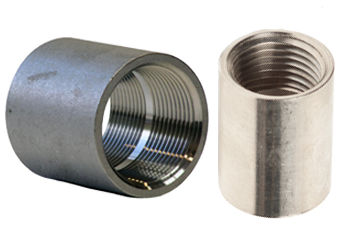

Accouplements pleins filetés

Plein accouplement fileté d'acier inoxydable

Astm/asme dans a182 f304, 304h, 309, 310, 316, 316l, 317l, 321, 347, 904l

Plein accouplement fileté d'acier au carbone

Astm/asme a 105, astm/ asme a 350 lf 2

Accouplement complètement fileté en acier allié

Astm/asme a182 f1/ f5/ f9/ f11/ f22/ f91

Accouplement fileté en alliage de nickel complet

Astm/asme sb 336 uns 2200 (nickel 200) , uns 2201 (nickel 201 ) , uns 4400 (monel 400 ) , uns 8020 (alliage 20 / 20 cb 3 ) , uns 8825 inconel (825) , uns 6600 (inconel 600 ) , uns 6601, inconel Uns 6625 (inconel 625) , uns 10276 (hastelloy c 276)

Plein accouplement fileté en acier duplex

Astm a 182 - f 51, f53, f55 s 31803, s 32205, s 32550, s 32750, s 32760

Raccords réducteurs filetés

Raccord de réduction fileté en acier inoxydable

Astm/asme dans a182 f304, 304h, 309, 310, 316, 316l, 317l, 321, 347, 904l

Acier au carbone fileté réduisant l'accouplement

Astm/asme a 105, astm/ asme a 350 lf 2

Accouplement réducteur fileté d'alliage de nickel

Astm/asme sb 336 uns 2200 (nickel 200) , uns 2201 (nickel 201 ) , uns 4400 (monel 400 ) , uns 8020 (alliage 20 / 20 cb 3 ) , uns 8825 inconel (825) , uns 6600 (inconel 600 ) , uns 6601, inconel Uns 6625 (inconel 625) , uns 10276 (hastelloy c 276)

Accouplement réducteur fileté en acier duplex

Astm a 182 - f 51, f53, f55 s 31803, s 32205, s 32550, s 32750, s 32760

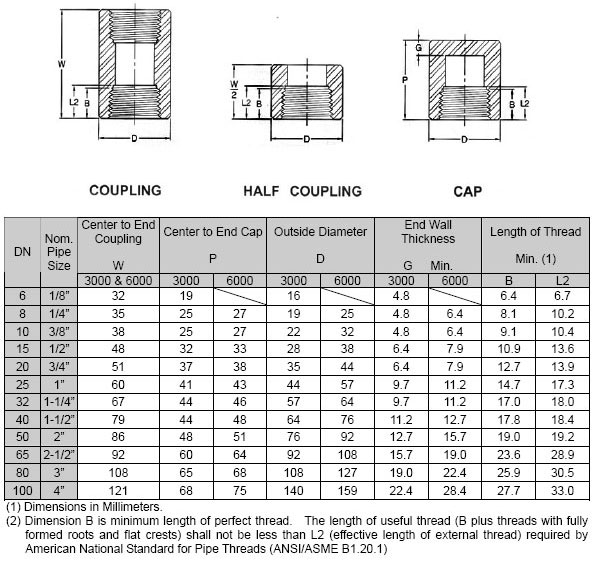

Dimensions
