Tamanho |
Dn20 a dn2000 |
|
Material borracha |
Epdm, nbr,nr |
|
Flange padrão |
ANSI, DIN, Jis, BS |
|
Pressão do trabalho |
Pn6-pn25 |
|
Temp do trabalho |
-20 ℃ 140 ℃ |

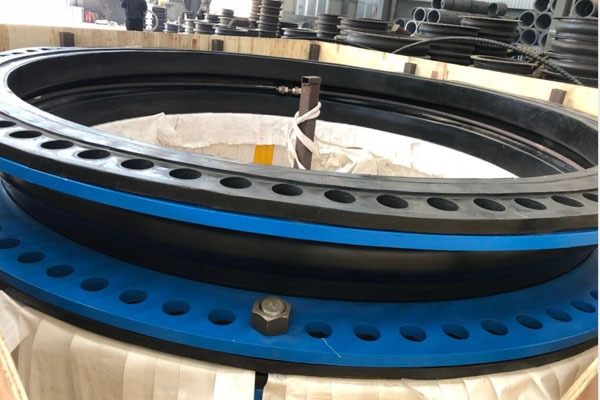

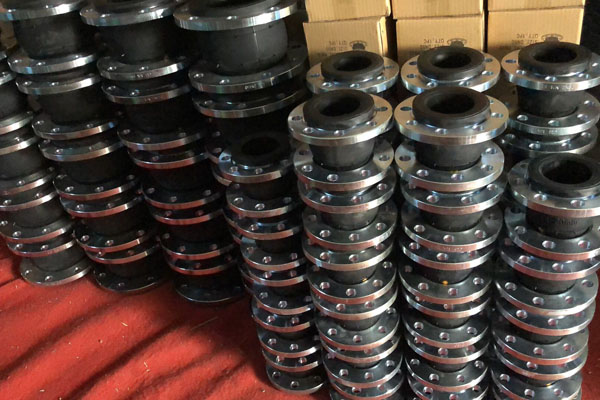

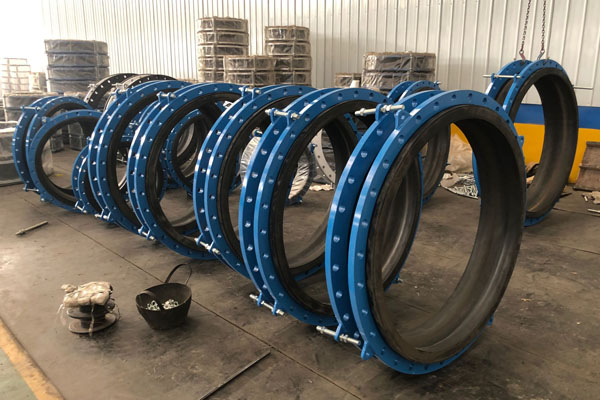

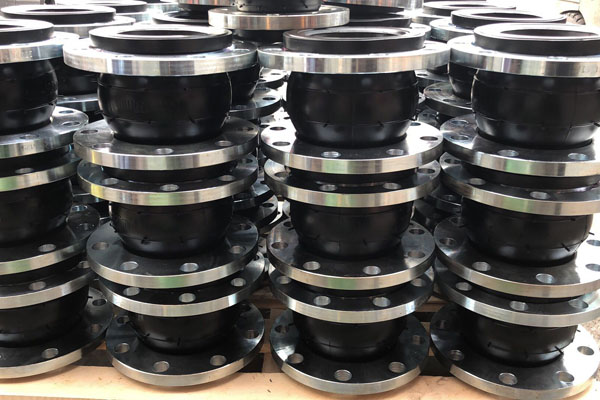

Juntas expansoras de borracha são utilizadas em sistemas de aquecimento, ventilação e ar condicionado, usinas, refinarias, usinas químicas, construção naval e muitas outras indústrias. Além da alta extensibilidade são caracterizadas por alta absorção de movimento e excelente redução do ruído. De acordo com a aplicação das juntas de expansão existem diferentes tipos de borracha. Tecidos de fibras sintéticas são usados como meio de pressão. Conexões flangeadas são auto-selantes.
|

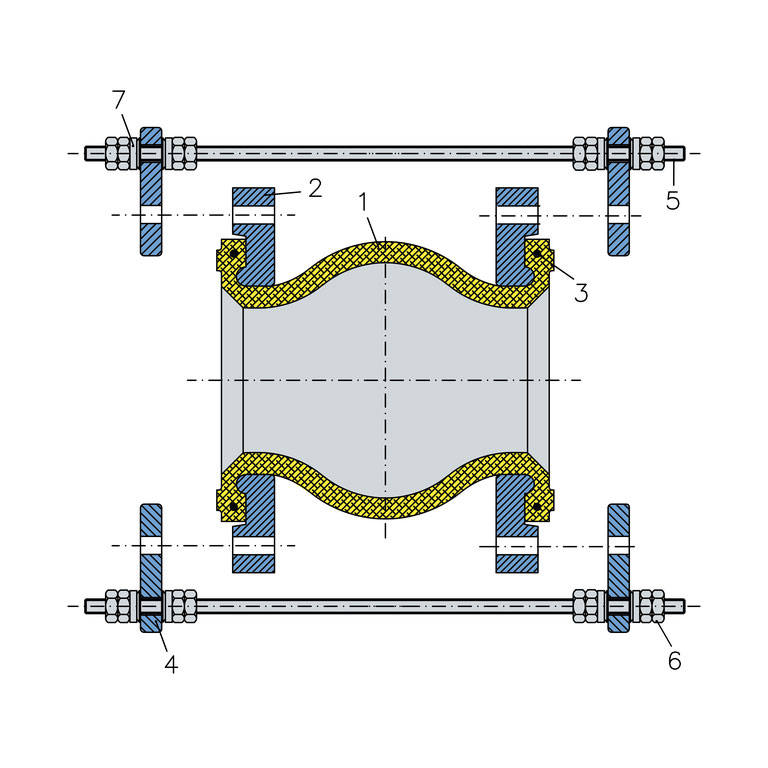

Item |
Descrição |
|
1 |
Fole borracha |
|
2 |
Flanges |
|
3 |
Anel do reforço |
|
4 |
Suporte solto |
|
5 |
Tirantes |
|
6 |
Nozes |
|
7 |
Arruelas esféricas |
Características
Sistemas de transporte ou tubulação que transportam fluidos, lamas ou gases sob pressão ou vácuo a temperaturas variáveis.
Redução da vibração.
Amortecer a transmissão do som.
Compensar movimentos devido a alterações térmicas, desalinhamentos causados por desgaste, tensões de carga, sedimentação de fundações de suporte.
Produção do molde com arco longo do raio.
Medidas padrão (comprimento).
Vantagens
A instalação fácil, flanges pode ser girada.
Para instalação com “desalinhamentos torcionais”.
Flanges não estão em contato com o meio, o que permite material de menor qualidade.
Superfícies galvânicas/revestimentos possíveis.
Juntas podem ser eliminadas.
Capacidades adicionais do movimento.
Auto limpeza arco (sem necessidade de material).
Econômico.
|
Main connecting dimension of rubber expansion joint |
||||||
|
Nominal diameter(DN) |
Length |
Axial displacement |
Horizontal displacement |
Deflexion angle |
||
|
mm |
inch |
mm |
Extension(mm) |
Compression(mm) |
mm |
(a1+a2)° |
|
32 |
1 1/4 |
95 |
6 |
9 |
9 |
15° |
|
40 |
1 1/2 |
95 |
6 |
10 |
9 |
15° |
|
50 |
2 |
105 |
7 |
10 |
10 |
15° |
|
65 |
2 1/2 |
115 |
7 |
13 |
11 |
15° |
|
80 |
3 |
135 |
8 |
15 |
12 |
15° |
|
100 |
4 |
150 |
10 |
19 |
13 |
15° |
|
125 |
5 |
165 |
12 |
19 |
13 |
15° |
|
150 |
6 |
180 |
12 |
20 |
14 |
15° |
|
200 |
8 |
210 |
16 |
25 |
22 |
15° |
|
250 |
10 |
230 |
16 |
25 |
22 |
15° |
|
300 |
12 |
245 |
16 |
25 |
22 |
15° |
|
350 |
14 |
255 |
16 |
25 |
22 |
15° |
|
400 |
16 |
255 |
16 |
25 |
22 |
15° |
|
450 |
18 |
255 |
16 |
25 |
22 |
15° |
|
500 |
20 |
255 |
16 |
25 |
22 |
15° |
|
600 |
24 |
260 |
16 |
25 |
22 |
15° |
|
700 |
28 |
260 |
16 |
25 |
22 |
15° |
|
800 |
32 |
260 |
16 |
25 |
22 |
15° |
|
900 |
36 |
260 |
16 |
25 |
22 |
15° |
|
1000 |
40 |
260 |
18 |
26 |
24 |
15° |
|
1200 |
48 |
260 |
18 |
26 |
24 |
15° |
|
1400 |
56 |
350 |
20 |
28 |
26 |
15° |
|
1600 |
64 |
350 |
25 |
35 |
30 |
10° |
|
1800 |
72 |
350 |
25 |
35 |
30 |
10° |
|
2000 |
80 |
420 |
25 |
35 |
30 |
10° |
|
2200 |
88 |
420 |
25 |
35 |
30 |
10° |
|
2400 |
96 |
420 |
25 |
35 |
30 |
10° |
|
2600 |
104 |
450 |
25 |
35 |
30 |
10° |
|
2800 |
112 |
450 |
25 |
35 |
30 |
10° |
|
3000 |
120 |
500 |
25 |
35 |
30 |
10° |
