Tailles et dimensions

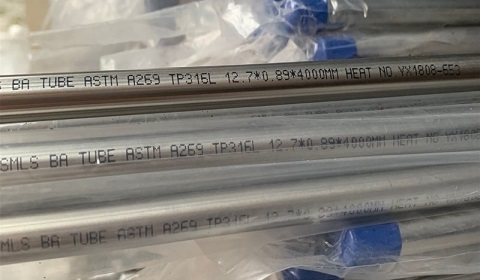

La tuyauterie de l'astm a269 se rapporte à la série de tuyauterie austénitique sans couture ou soudée d'acier inoxydable pour le service de corrosion-résistance et bas ou à hautes températures général. La tubulure ou le tube est généralement fourni avec la section transversale ronde dans la longueur de coupe droite ou la bobine. Parmi tous les aciers inoxydables austénitiques, tp304, tp304l, tp316 et tp316l sont les catégories les plus très utilisées et sont souvent trouvées disponibles en stock.
Les tailles et les épaisseurs de tuyauterie habituellement fournies à astm a269 sont 1/4 ″ [6,4mm] de diamètre intérieur et plus grand et 0,020 ″ [0,51mm] d'épaisseur de paroi nominale et plus lourd. L'épaisseur de la paroi est normalement donnée en parties décimales d'un pouce plutôt que sous forme de fraction ou de nombre de jauge. Lorsque les numéros de jauge sont donnés sans référence à un système, la jauge de fil de Birmingham (bwg) est implicite. Les diamètres extérieurs conventionnels disponibles sont 0,250 ″, 0,312 ″, 0,375 ″, 0,500 ″, 0,625 ″, 0,750 ″, 0,875 ″, 1,000 ″, 1,250 ″, 1,500 ″, 2 ″. Et certaines épaisseurs de paroi répandues sont 0,035 ″[bwg 20], 0,049 ″[bwg 18], 0,065 ″[bwg 16], 0,083 ″[bwg 14], 0,095 ″[bwg 13], 0,109 ″[bwg 12], 0,120 ″[bwg 11].
Caractéristiques et applications
Tubes astm a269, constitués de grades tp304 et tp316 ainsi que de leur version à faible teneur en carbone tp304l et tp316l, présentent une bonne résistance à la corrosion dans les environnements industriels et marins atmosphériques ainsi que dans certains environnements chimiques oxydants. En particulier, tp316 & tp316l offrent une résistance accrue à la corrosion par piqûres dans une solution de chlorure. La version à faible teneur en carbone tp304l ou tp316l réduit la sensibilisation de manière significative et fournit des performances de soudage bien meilleures. Le tube présente une ténacité exceptionnelle aux chocs à des températures basses ou cryogéniques. Il maintient la durée de longue durée aux températures élevées et dans d'autres conditions graves.

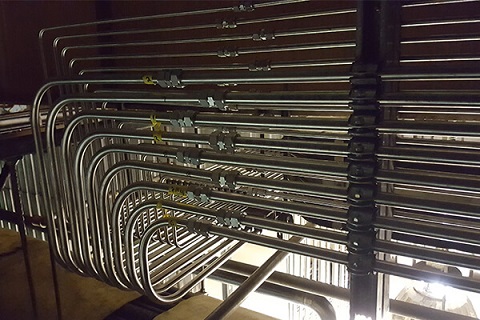

La tuyauterie de l'astm a269 sont très utilisée dans la tuyauterie d'instrumentation pour relier la diverse tuyauterie, les valves, les instruments et les appareils, ou à l'équipement de mesure. Ils peuvent être utilisés pour la tuyauterie de gaz de haute pureté, le génie chimique fin, le système d'échantillonnage et d'analyse, la ligne hydraulique, le contrôle de processus chimique et pétrochimique, le traitement du charbon, ainsi que l'ingénierie automobile. En particulier, les grades tp304, tp304l, tp316 et tp316l de astm a269 sont répertoriés et approuvés par asme b31.3-tuyauterie de processus.
Exigences de composition chimique
Élément | Tp304, | Tp304l, |
C | ≤ 0,08 | ≤ 0.035 |
Mn | ≤ 2,00 | ≤ 2,00 |
P | ≤ 0.045 | ≤ 0.045 |
S | ≤ 0.030 | ≤ 0.030 |
Si | ≤ 1,00 | ≤ 1,00 |
Ni | 8,0-11,0 | 8,0-12,0 |
Cr | 18,0-12,0 | 18,0-12,0 |
* Pour astm a269 gr. tp304 & tp304l.
Élément | Tp316, | Tp316l, |
C | ≤ 0,08 | ≤ 0.035 |
Mn | ≤ 2,00 | ≤ 2,00 |
P | ≤ 0.045 | ≤ 0.045 |
S | ≤ 0.030 | ≤ 0.030 |
Si | ≤ 1,00 | ≤ 1,00 |
Ni | 10,0-14,0 | 10.0-15.0 |
Cr | 16,0-18,0 | 16,0-18,0 |
Mo | 2.00-3.00 | 2.00-3.00 |
* Pour astm a269 gr. tp316 & tp316l.
Propriétés mécaniques
Exigence de dureté | Tp304/ | Tp316/ |
Brinell, hbw | ≤ 192 | ≤ 192 |
Vickers, hv | ≤ 200 | ≤ 200 |
Rockwell, hrb | ≤ 90 | ≤ 90 |
* Pour les tubes sans couture, un essai d'évasement sera fait sur des spécimens d'une extrémité d'un tube de chaque lot de la chaleur des tubes de finition; pour les tubes soudés, un essai de bride sera fait sur des spécimens d'une extrémité d'un tube de chaque lot de la chaleur des tubes de finition.
