API Tuyaux d'enveloppe Grades

Les catégories en acier du tuyau commun d'enveloppe de api-5ct de gisement pétrolier incluent j55, k55, n80-1, n80q, et p110. Tuyau de boîtier est principalement utilisé pour le forage de puits de pétrole.

Pour comprendre les qualités de tuyaux de tubage api, il est important de comprendre les termes contrainte de rendement minimale, contrainte de rendement maximale et résistance ultime minimale. Pour expliquer ces termes, deux qualités populaires de tubulaires de champs pétrolifères seront utilisées comme exemple: l-80 et n-80.

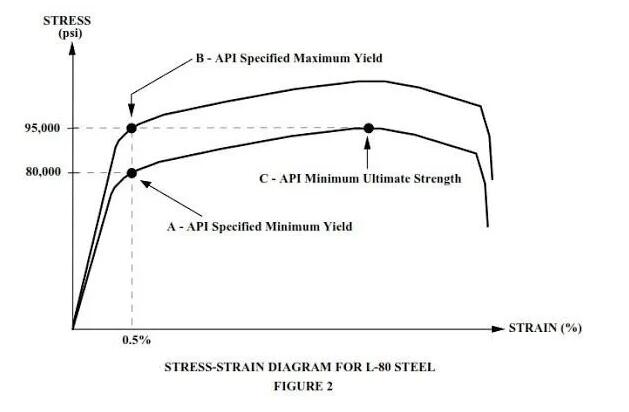

La qualité des tubes d'enveloppe en acier est désignée par une lettre de l'alphabet suivie de la limite d'élasticité minimale de l'acier particulier. Par exemple, la p-110 api, a une limite d'élasticité minimale de 110 000 psi, la l-80 de qualité api, a une limite d'élasticité minimale de 80 000 psi comme indiqué par le point "a" dans la figure 2. en d'autres termes, il peut supporter une contrainte de 80 000 psi avec un allongement de 0,5%.

Le «l» est un préfixe distinctif pour éviter la confusion entre les différentes nuances d'acier. La lettre conjointement avec le nombre désigne des paramètres tels que la limite d'élasticité maximale et la limite d'élasticité minimale.

En l-80 la limite d'élasticité maximale est indiquée par le point «b» comme étant de 95 000 psi, soit 15 000 psi de plus que la limite d'élasticité minimale. La résistance ultime minimale est indiquée par le point «c» comme étant de 95 000 psi. Notez qu'il n'y a pas de force ultime maximale spécifiée.

N-80, un autre grade api (voir la figure 3), a également une limite d'élasticité minimale de 80 000 psi, mais est différent de l-80 en ce que le premier a une limite d'élasticité maximale supérieure de 110 000 psi (indiquée par le point «b»).

Ceci est 30 000 psi plus élevé que la limite d'élasticité minimale et deux fois la tolérance de l-80. La résistance maximale minimale de 100 000 lb/po2 est également supérieure, comme le montre le point «c». Tandis que n-80 n'a aucune spécification de dureté, l-80 a une spécification de dureté de 23 hrc. La tolérance serrée sur la limite conventionnelle d'élasticité et la dureté permettent au l-80 d'être plus approprié au service h2s que les tubulars de catégorie n-80.
