Longueurs et extrémités des tuyaux

Date:2021-04-05

Longueur des tuyaux

Les termes utilisés pour désigner la longueur des tuyaux en acier sont:

«Srl»(En)Longueur aléatoire unique): Signifie que le tuyau a n'importe quelle taille aléatoire entre 5-7 mètres; généralement, des tuyaux au-dessous de 2 pouces de diamètre sont fabriqués avec le srl, c.-à-d. Plus court (ou demi-mesures) de plus grands tuyaux d'alésage.

«Drl»(Double longueur aléatoire): ce qui signifie que le tuyau a n'importe quelle taille aléatoire entre 11-13 mètres. Les tuyaux au-dessus de 2 pouces de diamètre sont disponibles dans la taille de drl.

Longueurs de coupe: les tuyaux sont coupés selon les spécifications du projet. Des tailles faites sur commande sont employées pour épargner des coûts de soudure au site d'installation.

Le terme«Aléatoire"Fait référence au fait que le laminoir peut contrôler que la longueur du tuyau se situe entre une valeur min-max, mais ne peut pas contrôler la longueur exacte de chaque tuyau (qui sera variable, dans la plage donnée).

Un tuyau à double longueur aléatoire a une longueur prévue deux fois la longueur d'un tuyau srl.

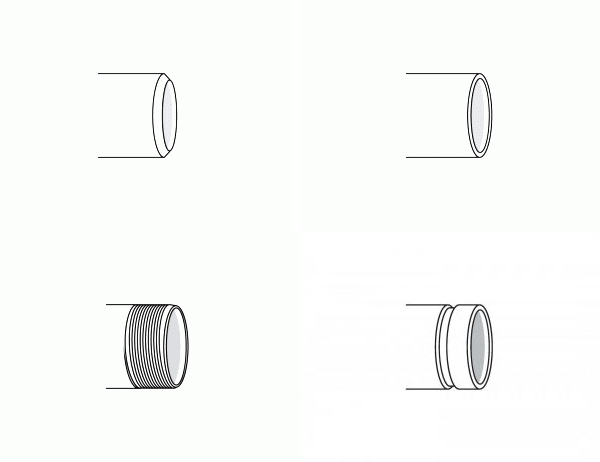

Extrémités des tuyaux

Pour les extrémités des tuyaux sont 3 versions standard disponibles.

Extrémités simples (pe)

Extrémités filetées (te)

Extrémités biseautées (être)

Joints mécaniques rainurés ou extrémités rainurées

ends of pipes

Les tuyaux de pe seront généralement employés pour les systèmes de tuyau de plus petits diamètres et en combination avec le glissement sur des brides et des garnitures et des brides de soudure de prise.

La mise en œuvre te parle d'elle-même, cette performance sera généralement utilisé pour les systèmes de tuyaux de petits diamètres, et les connexions seront faites avec des brides filetées et raccords filetés.

La mise en œuvre est appliquée à tous les diamètres de brides soudées bout à bout ou raccords soudés bout à bout, et sera directement soudé (avec un petit écart 3-4mm) à l'autre ou au tuyau. Les extrémités sont en grande partie soient biseautées à l'angle 30°(5)°/ -0°) Avec une face de racine de 1,6mm (±0,8mm).

Les joints mécaniques rainurés ou les tuyaux d'extrémité rainurés utilisent une rainure formée ou usinée à l'extrémité du tuyau pour asseoir un joint. Un logement autour du joint est ensuite serré pour sécuriser la connexion et assurer une étanchéité et des performances optimales. la conception permet un démontage plus facile avec un risque réduit d'endommager les composants de tuyauterie.
