Processus de fabrication de tuyaux ERW

Le tuyau soudé par résistance électrique (erw) est fabriqué en formant à froid une bande d'acier plate dans un tube arrondi et en le passant à travers une série de rouleaux de formage pour obtenir une couture longitudinale. Les deux bords sont ensuite chauffés simultanément avec un courant à haute fréquence et pressés ensemble pour former une liaison. La couture longitudinale erw ne nécessite pas de métal d'apport.

Habituellement le maximum od de tuyau d'erw est 24 " (609mm), pour de plus grandes dimensions le tuyau sera fabriqué dans la scie.

Quelques avantages à noter avec le tuyau erw:

Il n'y a pas de métaux de fusion utilisés pendant le processus de fabrication. Cela signifie que le tuyau est extrêmement solide et durable.

La couture de soudure ne peut pas être vue ou sentie. C'est une différence importante en regardant le double processus de soudure à l'arc électrique submergé, qui crée une perle soudée évidente qui pourrait devoir être éliminée.

Avec les progrès dans les courants électriques à haute fréquence pour le soudage, le processus est beaucoup plus facile et plus sûr.

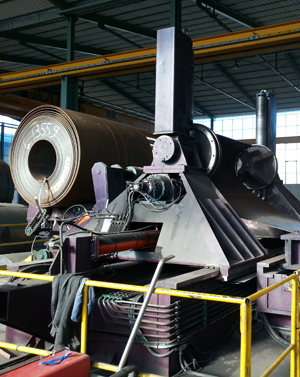

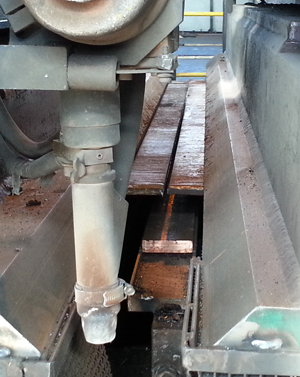

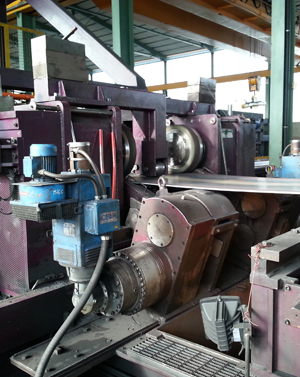

Déroulage & aplatissement Les bobines entrantes sont pelées et déballées pour la présentation dans les rouleaux d'aplatissement. L'aplatissement enlève l'ensemble de bobine pour produire une bande d'acier plate.	Jointure de bobine Des extrémités de bobine sont jointes ensemble avec une soudure bout à bout pour produire une bande continue.	Coupe de bord Les lames de découpeuse et le bord fraisant dépouillent des bords pour fournir la largeur précise de bande exigée pendant le processus de formation et de soudure continue d'erw.	Formant Le processus de formation commence au passage de panne où le matériel est graduellement plié d'une bande en acier plate dans un tube arrondi pour la présentation à la soudeuse de couture d'erw.

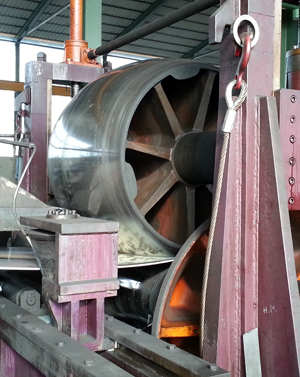

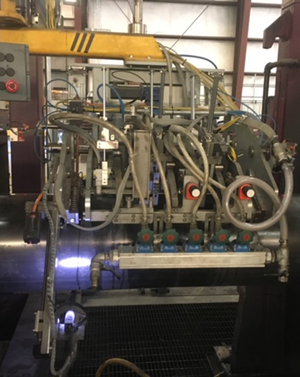

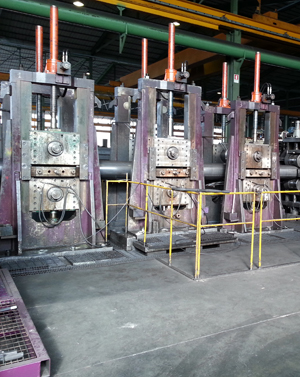

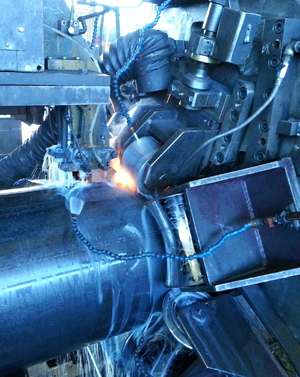

Soudage Un courant électrique à haute fréquence circule à travers les pointes de contact dans les bords de bande pour produire la chaleur nécessaire pour lier les bords de bande ensemble lorsque le matériau passe à travers le support de rouleau de soudure.	Contrôle de la qualité Une fois le soudage terminé, le tuyau fini est inspecté visuellement par le contrôle de la qualité (qc) et, si nécessaire, des tests par ultrasons (ut) sont effectués pour s'assurer que la soudure est sans défaut.	Dimensionnement de tuyau/redressage La section de dimensionnement serre le tuyau soudé dans la rondeur précise, le diamètre extérieur et les tolérances de rectitude spécifiées par le client.	Coupe de tuyau La scie à tronçonner volante se fixe au tuyau pendant sa production et coupe le tuyau à la longueur spécifiée par le client.

Il y a beaucoup de tuyaux pourraient être fabriqués par le processus d'erw. Ci-dessous, nous énumérons les normes les plus courantes dans les pipelines.

Tuyau d'acier au carbone dans erw

Astm a53 grade a et b (et galvanisé)

Tuyau de pile de l'astm a252

Tube structurel de l'astm a500

Tuyau de l'astm a134 et de l'astm a135

En 10219 s275, tuyau s355

Tuyau d'erw d'acier inoxydable

Tuyau inoxydable de l'astm a269

Tuyauterie sanitaire de l'astm a270

Tuyau inoxydable de l'astm a312

Tuyau inoxydable de ferrite/austénitique/duplex de l'astm a790

Ligne tuyau d'api erw

Api 5l b à x70 psl1 (psl2 sera dans le processus de hfw)

Api 5ct j55/k55, enveloppe n80 et tuyauterie

Et etc.

L'acier de bestar est fabricant professionnel de tuyau d'erw. Si vous avez besoin d'un devis de nos produits ou avez des questions, s'il vous plaît contactez-nous.
