Est un tuyau de diamètre relativement petit qui est exécuté dans un puits pour servir de conduit pour le passage du pétrole et du gaz vers les installations de surface du champ pour le traitement. Les tubes doivent être suffisamment solides pour résister aux charges et aux déformations associées à la production et aux travaux. En outre, les tubes doivent être dimensionnés pour soutenir les taux de production prévus de pétrole et de gaz.
La tuyauterie est spécifiée par catégorie, diamètre extérieur, poids, et connexion. Les catégories de tuyauterie d'api correspondent àGrades de boîtierSauf que les tubes de grade p ont une résistance à la traction de 105 000 psi et sont appelés p105.
La tuyauterie vient avec le non-bouleversé (nue) et les extrémités bouleversées externes (UE). La tuyauterie d'Eue est plus commune, en raison de l'avantage que les fils de coupe dans les extrémités de tuyauterie ne réduit pas la force de corps.
Nb: pourApplications esp, Si l'espace libre de câble d'alimentation entre la tuyauterie et l'enveloppe devient un problème, la tuyauterie de nue devrait être considérée.
Diamètre intérieur (id):Résulte de l'od et de l'épaisseur de la paroi, et il est utilisé pour calculer les pertes de pression et les vitesses.
Le diamètre de dérive:Est le diamètre d'un 42 "long mandrin qui traverse le joint de tuyauterie. C'est un paramètre avant tout car il donne l'od maximum de n'importe quel équipement pour courir par la ficelle de tuyauterie.
Diamètre extérieur maximum:Cela dépend du diamètre nominal et du type de connexion. Il est critique car il détermine la taille des chaînes que nous pouvons exécuter dans un boîtier donné.
Taille nominale:Est le diamètre extérieur du corps de tuyau. Les tailles les plus utilisées sont: 2-⅜ ”, 2-, 3-½” et 4-½ ”.
La longueur de joint de tuyauterie: est la longueur du joint de tuyauterie comprenant l'accouplement et excluant le fil de goupille. Il est classé en deux
LGamme ength:Gamme i: de 20 pi à 24 pi (6,1 à 7,32 m) de long, ou gamme ii: de 28 pi à 32 pi (8,53 à 9,75 m) de long. La gamme de longueur doit être choisie avec soin. Il doit être compatible avec la capacité de levage et de stockage du mât de la plate-forme utilisée lors du fonctionnement dans le trou de l'équipement pendant l'achèvement ainsi que plus tard pendant les opérations de reprise.
Poids nominal:Est le poids linéaire moyen de la tuyauterie, connexion incluse. Elle est exprimée en lb/ft. Il détermine l'épaisseur de la paroi du tube. Les poids nominaux les plus courants sont:
L6 # et 4.7 # pour 2-⅜”
L4 # et 6.5 # pour 2-.
L2 # et 9.3 # pour 3-½”
L6 # et 12.75 # pour 4-½”
Catégorie en acier:Il existe principalement deux types d'acier différents utilisés pour fabriquer des tubes:
LAciers et catégories standard d'api pour la tuyauterie: j55, c75, l80, n80, c90 et p105. La lettre est une caractéristique de la composition chimique et parfois du traitement thermique. Le chiffre suivant la lettre est la contrainte minimale de rendement corporel en 1000 psi et c'est la contrainte minimale de rendement corporel garantie par le fabricant. b

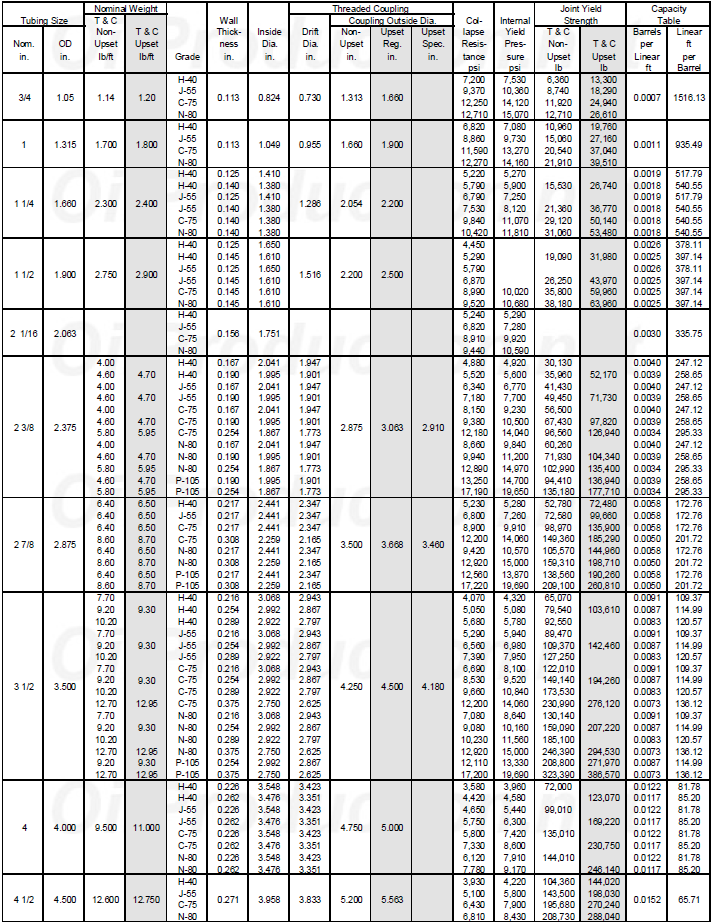

Norme d'api selon api spec 5 ct:
LAcier inoxydable, alliages, et tuyau spécial:
Quand le dioxyde de carbone et/ou le sulfure d'hydrogène font partie des fluides produits, il pourrait nécessaire d'employer l'acier inoxydable, les alliages, et le tuyau spécial. Par exemple:
L9 cr est utilisé pour les applications h2s.
L13 cr pour co2: 13% de chrome est sélectionné lorsqu'il n'y a pas de h2s en plus du co2.
L22 cr pour co2 + h2s: acier au chrome 22-25% lorsque la pression partielle h2s n'est pas trop élevée (quelques psi)
Connexion, fils:

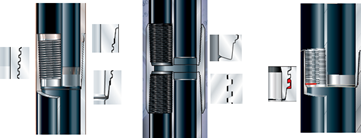

Les tubes sont vissés ensemble par des connexions, qui pourraient être:
LAu moyen d'un joint intégré, le type de connexion le plus commun sur tuyau de petit diamètre:
LEn utilisant un couplage (la connexion la plus courante), un collier avec des filetages internes utilisés pour joindre deux sections de tuyau fileté.
Api a effilé les connexions filetées triangulaires:
Api propose deux types de couplage nue & eue:
LAvec une épaisseur de paroi et un diamètre accrus (appelés bouleversés) donnant une meilleure résistance à la traction. Il est appelé une extrémité bouleversée externe (eue):
LPas d'augmentation de diamètre à la fin du corps de tuyau, il est une extrémité appelée non-bouleversé (nue):
Les fils api ont une conicité de 6,25% et de 8 à 10 fils par pouce. Ils sont triangulaires et arrondis sur le dessus. L'étanchéité est réalisée par la graisse emprisonnée entre les filets, ce qui est suffisant pour les puits de pétrole à basse pression.
Nb:En plus de fournir l'étanchéité pour la connexion, la graisse est utilisée pour lubrifier les filetages et les protéger de la corrosion.
Connexions premium:
Pour des raccordements de la meilleure qualité, le joint est fait par un métal à l'épaule en métal (par exemple joint de vam et joint d'hydril), et parfois par un joint d'élastomère ou de téflon. Connexions premium sont préférés pour les puits de gaz, puits à haute pression, ainsi que pour les puits produisant des effluents corrosifs.
Caractéristiques mécaniques du tuyau de tuyauterie:
Le tuyau pénétrant dans le puits est soumis à des pressions et des températures variables en plus de son propre poids, et celles-ci créeront des variations de contrainte. Les principales caractéristiques mécaniques du tuyau de tuyauterie sont:
LRésistance à la traction: la plus grande contrainte longitudinale qu'un métal peut supporter sans se déchirer.
LPression d'effondrement: exprimée en psi ou mpa, c'est la pression différentielle minimale appliquée de l'extérieur, que le tube résiste sans déformation permanente.
LPression d'éclatement ou pression de rendement interne: est la pression différentielle interne qui entraînera la défaillance d'un tube.
Des tubes spéciaux (par exemple des tubes en fibre de verre et des tubes à revêtement interne) sont utilisés pour répondre aux exigences particulières de résistance à la corrosion en raison de la présence de sulfure d'hydrogène ou de dioxyde de carbone et d'eau.
LTube de fibre de verre:Il est employé dans la basse pression, les puits peu profonds et comme tuyau d'échappement au-dessous de l'emballeur de compression ou pour placer des prises de ciment. Ils sont anticorrosion et facilement forables.
LTuyauterie intérieurement enduite:Pour les effluents hautement corrosifs. Le revêtement est endommagé mécaniquement par des outils exécutés à l'intérieur de la chaîne de production.
