Gama de tamaño |
1/2 ”a 36” |
Tipo |
Largo y corto lap juntura stub termina |
Espesor de la pared |
5S del horario, 10s, 20s, sch10, sch20, sch30, std, sch40 y etc. |
Estándar de fabricación |
Asme/ansi b16.9, asme b16.28, mss-sp-43 |
Material |
Dúplex, de acero al carbono, de acero aleado, de cupro níquel, de acero inoxidable |

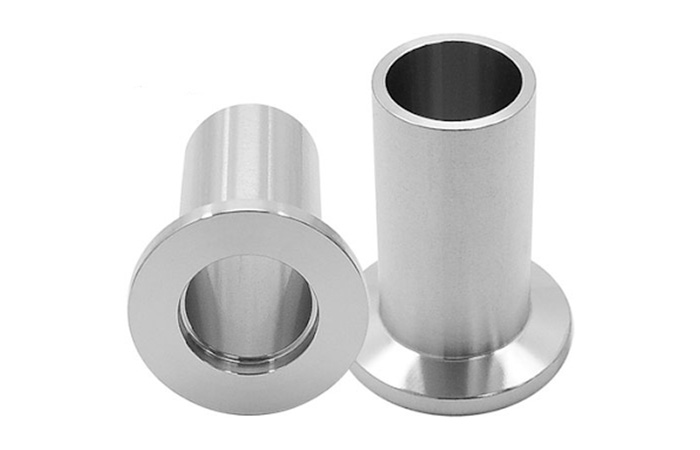

Los extremos de los stub a menudo se instalan en pares y se acoplan junto con dos bridas de unión de regazo. El uso de los extremos del talón permite que el tubo de las secciones sea abierto para la inspección, la limpieza o el reemplazo sin la necesidad de la soldadura adicional.
Material y grados de buttweld largo stub final:
Acero inoxidable buttweld largo stub final:
Astm a403 wp316/316l, astm a403 sa / a 774 wp-s, wp-w, wp-wx 304/304l, astm a182 f316l, 304l, din
1,4301, din1.4306, din 1,4401, din 1,4404
Dúplex y súper dúplex de acero buttweld largo stub end:
Astm a 815, asme sa 815 uns no s31803, s32205. Uns s32750, s32950. Werksto no. 1,4462
Acero al carbono buttweld largo stub final:
Astm a234, asme sa234 wpb , wpbw, wphy 42, wphy 46, wphy 52, wph 60, wphy 65 y wphy 70.
Extremo largo buttweld del troón del acero de carbono de la baja temperatura: astm a420 wpl3, a420 wpl6
Acero de aleación buttweld largo stub final:
Astm/asme a/sa 234 gr. Wp 1, wp 5, wp 9, wp 11, wp 12, wp 22, wp 91
Aleación de níquel buttweld largo stub final:
Astm b336, asme sb336, níquel 200 (uns no. no2200), níquel 201 (uns no. n02201), monel 400 (uns no.
N04400), monel 500 (uns no. n05500), inconel 800 (uns no. n08800), inconel 825 (uns no. n08825), inconel
600 (uns no. n06600), inconel 625 (uns no. n06625), inconel 601 (uns no. n06601), hastelloy c 276 (uns no.
N10276), aleación 20 (uns no. n08020), titanio (grado i y ii), cuproníquel 70/30, cuni10fe1mn, cuni30mn1fe.
Ventajas de los extremos stub:
Fácil de preparar (no requiere que las caras cortadas sean paralelas o perfectamente planas).

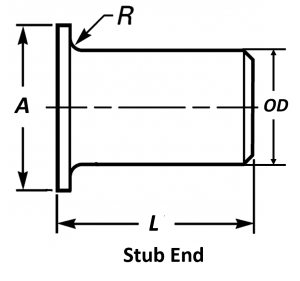

NOMINAL PIPE SIZE |
LAP DIAMETER |
OUTSIDE DIAMETER |
LONG PATTERN LENGTH |
SHORT PATTERN LENGTH |
RADIUS |
|
Inch. |
A |
OD Min |
OD Max |
L |
L |
R |
1/2 |
35 |
22.8 |
20.5 |
76 |
51 |
3 |
3/4 |
43 |
28.1 |
25.9 |
76 |
51 |
3 |
1 |
51 |
35 |
32.6 |
102 |
51 |
3 |
1 1/4 |
64 |
43.6 |
41.4 |
102 |
51 |
5 |
1 1/2 |
73 |
49.9 |
47.5 |
102 |
51 |
6 |
2 |
92 |
62.4 |
59.5 |
152 |
64 |
8 |
2 1/2 |
105 |
75.3 |
72.2 |
152 |
64 |
8 |
3 |
127 |
91.3 |
88.1 |
152 |
64 |
10 |
3 1/2 |
140 |
104 |
100.8 |
152 |
76 |
10 |
4 |
157 |
116.7 |
113.5 |
152 |
76 |
11 |
5 |
186 |
144.3 |
140.5 |
203 |
76 |
11 |
6 |
216 |
171.3 |
167.5 |
203 |
89 |
13 |
8 |
270 |
222.1 |
218.3 |
203 |
102 |
13 |
10 |
324 |
277.2 |
272.3 |
254 |
127 |
13 |
12 |
381 |
328 |
323.1 |
254 |
152 |
13 |
14 |
413 |
359.9 |
354.8 |
305 |
152 |
13 |
16 |
470 |
411 |
405.6 |
305 |
152 |
13 |
18 |
533 |
462 |
456 |
305 |
152 |
13 |
20 |
584 |
514 |
507 |
305 |
152 |
13 |
22 |
641 |
565 |
558 |
305 |
152 |
13 |
24 |
692 |
616 |
609 |
305 |
152 |
13 |
All Dimensions are in mm |
