Especificaciones de la carcasa

CarcasaEs el principal componente estructural de un pozo. Es un producto de acero tubular utilizado para alinear el pozo (mantener la estabilidad del pozo), prevenir la contaminación de las arenas de agua, aislar el agua de las formaciones de producción y controlar las presiones de los pozos durante las operaciones de perforación, producción y reacondicionamiento. La cubierta proporciona las ubicaciones para la instalación de los preventores del reventón, del equipo del pozo, de los empaquetadores de la producción, y de la tubería de la producción.

El costo de la carcasa es una parte importante del costo total del pozo, por lo que la selección del tamaño de la carcasa, el grado, los conectores y la profundidad de ajuste es una consideración primaria de ingeniería y económica.

Cuerdas de carcasa:

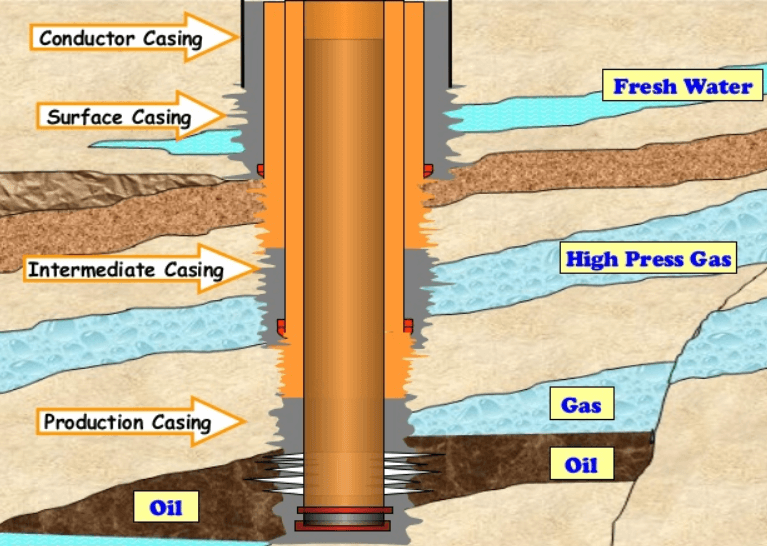

Dado que el pozo se perfora normalmente en segmentos, generalmente se instalan múltiples cadenas de revestimiento concéntricas en el pozo. Hay seis tipos básicos de cuerdas de carcasa:

Carcasa del conductor:

La primera carcasa instalada en el pozo se llama la carcasa del conductor, como se muestra en la siguiente figura. En tierra este es un segmento corto por lo general alrededor de 60 pies (20 m) de largo. El conductor aísla formaciones no consolidadas y arenas de agua y protege contra gas poco profundo. Esta suele ser la cadena en la que se instala el cabezal de la carcasa. Carcasa del conductor siempre se cementa a la superficie.

Carcasa de superficie:

El revestimiento de la superficie debe establecerse lo suficientemente profundo como para proteger los acuíferos de agua dulce de la contaminación y evitar la pérdida de circulación. Debido a esto, la carcasa de la superficie siempre está cementada a la superficie. Las profundidades de la carcasa de superficie típicamente varían entre 1000 y 3000 pies (300-900 m).

Carcasa intermedia:

La cubierta intermedia se fija para aislar las secciones inestables del agujero, las zonas de la pérdida-circulación, las zonas de baja presión, y las zonas de la producción. A menudo se establece en la zona de transición de presión normal a anormal. La parte superior de cemento carcasa debe aislar las zonas de hidrocarburos.

Algunos pozos requieren múltiples cadenas intermedias y algunos otros pozos no tienen cadena de carcasa intermedia.

Carcasa de producción:

Carcasa de producción se utiliza para aislar zonas de producción y contener las presiones de formación. También puede estar expuesto a presiones de inyección de trabajos de fractura, elevación de gas o soporte de inyección de agua. Un buen trabajo de cemento primario es muy crítico para esta cadena.

Liner:

El revestimiento es una cadena de revestimiento que no se extiende de nuevo a la cabeza del pozo, sino que se cuelga de otra cadena de revestimiento. Revestimientos se utilizan en lugar de cadenas de revestimiento completo para reducir el costo, mejorar el rendimiento hidráulico al perforar más profundo, permitir el uso de tubos más grandes por encima de la parte superior del revestimiento, y no representan una limitación de tensión para una plataforma. Los revestimientos pueden ser una cadena intermedia o de producción. Forros están típicamente cementados en toda su longitud.

Cadena de tiebback:

La cadena tiebback es una cadena de revestimiento que proporciona integridad de presión adicional desde la parte superior del revestimiento hasta la cabeza del pozo. Un tiebback intermedio se usa para aislar una cadena de revestimiento que no puede soportar posibles cargas de presión si se continúa perforando (generalmente debido a un desgaste excesivo o presiones más altas que las anticipadas). De manera similar, un tiebback de producción aísla una cadena intermedia de las cargas de producción. Los ataduras pueden ser no cementados o parcialmente cementados.

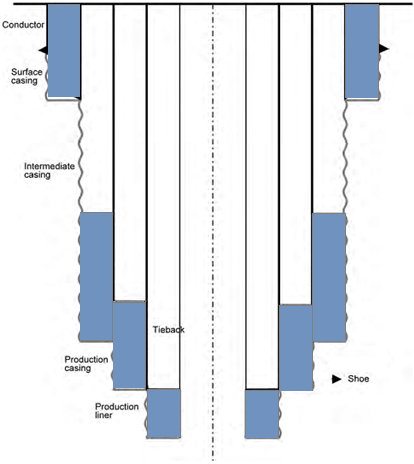

En la figura siguiente se muestra un ejemplo de un programa de carcasa típico que ilustra cada uno de los tipos de cadena de carcasa especificados.

Cuerdas de combinación de carcasa típica:

Una combinación típica de carcasa de cuerdas de carcasa para un campo maduro inundado por el agua podría ser:

LConductor de 13-3/8 ″ (340mm)

LCarcasa de superficie de 9-5/8 ″ (244mm)

LCarcasa de producción de 7 ″ (178mm)

Para un pozo más profundo y de mayor presión, una cadena de carcasa típica podría ser:

L16 ″ (406mm) conductor

LCarcasa de superficie de 13-3/8 ″ (340mm)

LCarcasa intermedia de 9-5/8 ″ (244mm)

LCarcasa de producción de 7 ″ (178mm)

LRevestimiento de producción de 4-1/2 ″ (114mm)

Especificaciones de la cubierta:

La cubierta es especificada por el grado, el diámetro externo (adentro o milímetro), el peso nominal (lb/ft o kg/m) y el tipo de la conexión.

Grado de acero:

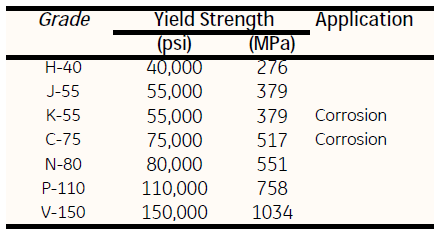

El grado refleja la composición del material y la resistencia al rendimiento del material de la carcasa. Api grados de carcasa se enumeran en la siguiente tabla:

Peso nominal:

El peso nominal es el peso lineal promedio de la tubería, conexión incluida. Se expresa en lb/ft o kg/m y determina el espesor de la pared del tubo que a su vez determina el diámetro interno nominal.

Longitud:

La carcasa generalmente viene en longitudes entre 40 y 46 pies (12-14 m).

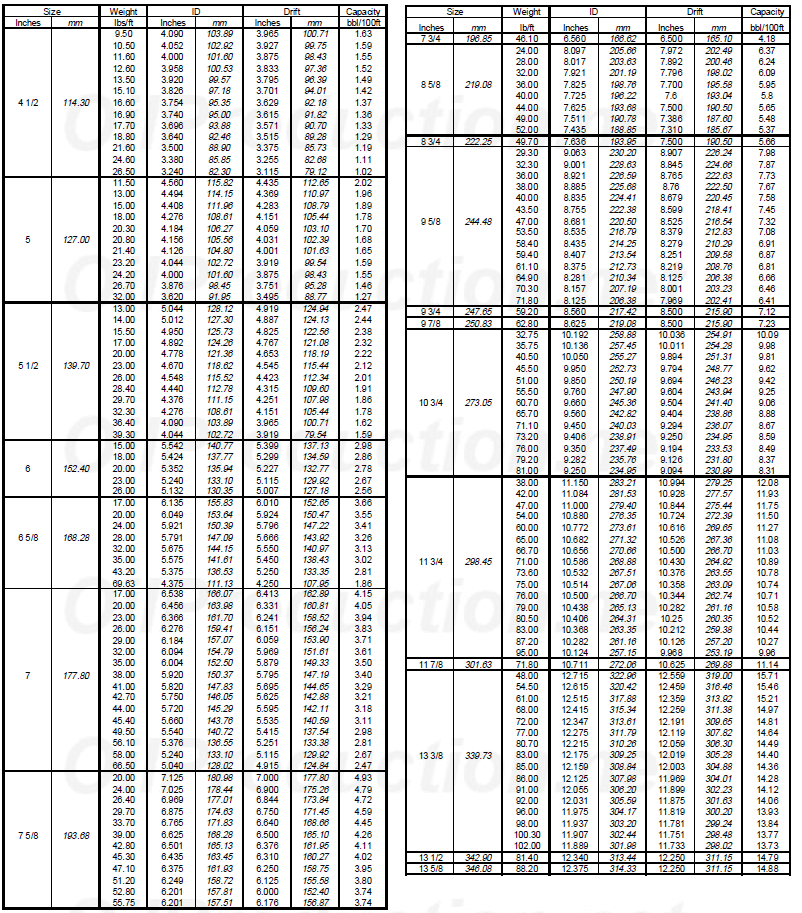

Diámetro interior:

Porque el diámetro interno es nominal, también se especifica un diámetro interno garantizado llamado diámetro de deriva. El diámetro de deriva es típicamente 1/8 "(3,2mm) menos que el diámetro interior nominal. Equipo con un diámetro mayor que el diámetro de la deriva no se debe ejecutar en un pozo.

Tipo de conexión:

La conexión es el tipo de hilo utilizado para conectar las juntas de la carcasa. Los tipos del hilo del api son hilo corto (stc), hilo largo (ltc), contrafuerte y línea extrema. También están disponibles una serie de hilos de carcasa premium patentados.
