Producto: |
Tubos de acero rectangulares, RHS, SHS, secciones huecas rectangulares, secciones huecas cuadradas |
|
Aplicación: |
Ampliamente utilizado en los muebles, decoración interior, estructura |
|
Tamaño: |
RHS od: 20mm * 10mm ~ 400mm * 300mm SHS od:10mm * 10mm ~ 400mm * 400mm |
|
Tubería estándar: |
ASTM A500/AS1163/BS1387/JIS G3466/EN10210/EN10219/ASTM A501 |
|
Furface: |
Negro desnudo, puede ser galvanizado, aceitado, pintado, en polvo. |
|
Embalaje: |
Bolsa de plástico impermeable, paquete con tira |
Tubo cuadrado estándar
EN 10210:S235JRH, S355J2H, S355NH, S355J0H
EN 10219:S235JRH, S355J2H,S355NH,S355J0H
ASTM A500:G R.A, G R.B ,G R.C
Tubo rectangular estándar
EN 10210:S235JRH, S355J2H, S355NH
EN 10219:S235-S550
EN ASTM A500:G R.B
ASTM A501:G R.B

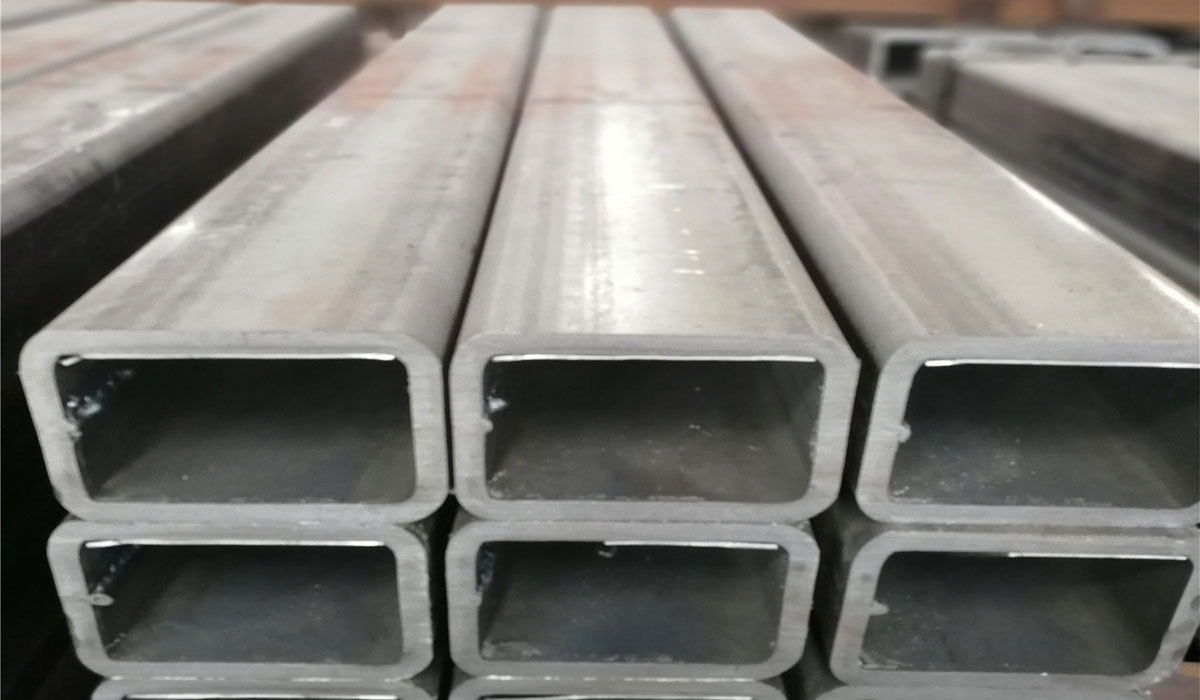

RHS-secciones huecas rectangulares
RHS tiene superficies inherentemente planas que lo hacen más económico cuando se trata de unir y fabricar. También, el rhs es funcional con las líneas limpias y se utiliza para la construcción y los usos arquitectónicos.
RHS se fabrica en una amplia gama de dimensiones y espesores, así como combinaciones de ambos. Los espesores disponibles a través del tablero son 1,6mm, 2mm, 2,5mm, 3mm, 3,5mm, 4mm, 5mm, 6mm, 8mm, 9mm, 10mm, 12,5mm y 16mm. Las dimensiones varían de 50mm x 20mm a 400mm a 300mm.

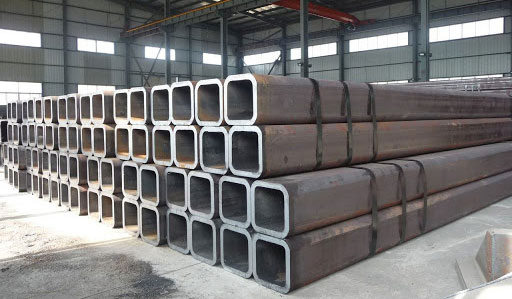

SHS-Secciones huecas cuadradas
SHSLa tubería de acero tiene usos similares a rhs y se utiliza para aplicaciones industriales y de construcción. Rhs de sección cuadrada está disponible en los mismos espesores que rhs y las dimensiones van desde 20mm x 20mm hasta 400mm x 400mm.

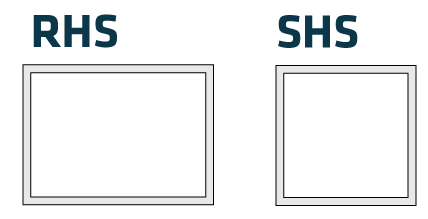

RHS-secciones huecas rectangulares: para economía y resistencia
Las secciones huecas rectangulares (RHS) son una opción popular para aplicaciones mecánicas, estructurales y de construcción. Esto se debe a la superficie plana, que proporciona una solución estructural que es más económica para la unión y varios otros tipos de fabricación.
Debido a la forma rectangular de este tipo de sección hueca, las secciones sólo necesitan ser cortadas rectas cuando se unen a otras superficies planas. RHS requiere una preparación mínima del borde para soldar o unir.
RHS también se puede utilizar para la estética arquitectónica, proporcionando líneas limpias, así como la resistencia estructural.
La tubería RHS (acero hueco rectangular) se utiliza para una amplia variedad de propósitos de construcción y fabricación. Es extremadamente popular para muebles, marcos y todo tipo de aplicaciones de carga. El acero hueco rectangular se prefiere en situaciones donde sus lados planos le permiten ajustarse a los acabados superficiales y es más adecuado que los tubos redondos en muchos entornos de diseño. Los tubos rhs también son más fáciles de trabajar en el proceso de fabricación, ya que los bordes rectos se pueden aplicar más fácilmente al lado plano. Rhs se puede utilizar para muchos tipos diferentes de fabricación de metal. Con una amplia gama de tamaños y grosores disponibles, se puede utilizar de innumerables maneras diferentes: es la opción ideal para trabajos ligeros y pesados.

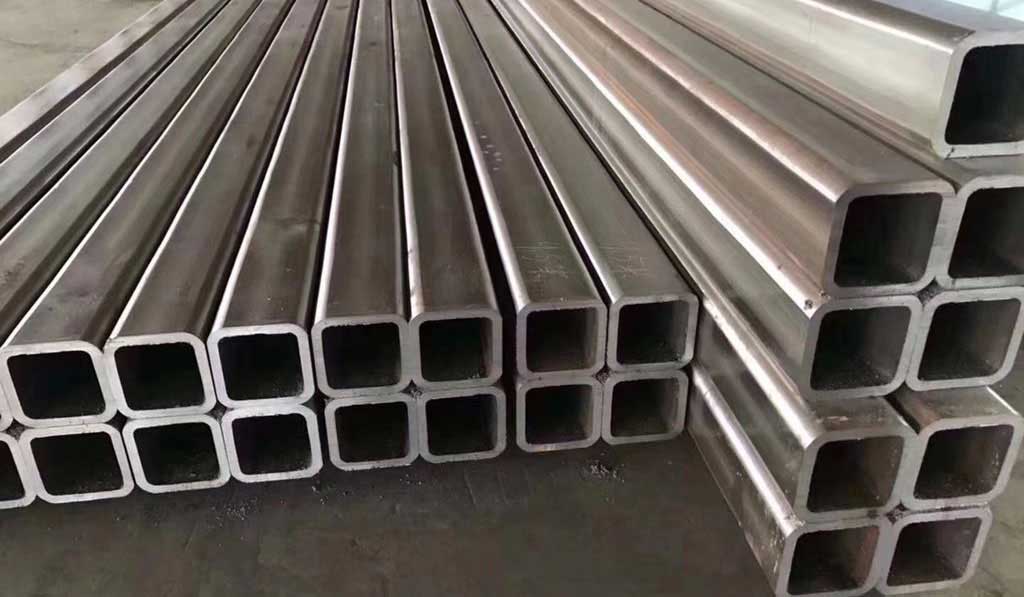

SHS-secciones huecas cuadradas: para simetría, equilibrio, resistencia y estética
Las secciones huecas cuadradas (SHS) son otro tipo popular de tubo de acero estructural que es una especie de cruce entre RHS y chs en términos de propiedades, apariencia y comportamiento estructural.SHSTiene una superficie plana que también es económica de unir y soldar, con líneas limpias y se requiere una preparación mínima del borde.SHSTambién tiene atributos de chs, con su apariencia simétrica formada en secciones huecas cuadradas de lados iguales, a diferencia de las secciones circulares.SHSOfrece un equilibrio ideal de resistencia, funcionalidad y estética para una amplia gama de aplicaciones donde se requieren los tres.
BestarpipeOfrece una amplia gama de secciones huecas de acero: RHS ySHSEn una gama de tamaños, longitudes y grados.
Obtener unCotización gratuitaYDescuento especialAhora:Sales@bestarpipe.com
|
Rectangular Hollow Section |
|
Square Hollow Section |
|||||
|
Size |
Thickness |
|
Size |
Thickness |
|
Size |
Thickness |
|
mm |
mm |
|
mm |
mm |
|
mm |
mm |
|
50 X 25 |
2.0 |
|
120 X 40 |
3.0 |
|
20 x 20 |
2.0 |
|
50 X 25 |
2.5 |
|
120 X 40 |
3.6 |
|
20 x 20 |
2.5 |
|
50 X 25 |
3.0 |
|
120 X 40 |
4.0 |
|
25 x 25 |
2.0 |
|
50 X 30 |
2.5 |
|
120 X 40 |
5.0 |
|
25 x 25 |
2.5 |
|
50 X 30 |
3.0 |
|
120 X 40 |
6.0 |
|
25 x 25 |
3.0 |
|
50 X 30 |
3.2 |
|
120 X 40 |
6.3 |
|
30 x 30 |
2.5 |
|
50 X 30 |
4.0 |
|
120 X 60 |
3.0 |
|
30 x 30 |
3.0 |
|
60 X 40 |
2.5 |
|
120 X 60 |
3.6 |
|
40 x 40 |
2.0 |
|
60 X 40 |
3.0 |
|
120 X 60 |
4.0 |
|
40 x 40 |
2.5 |
|
60 X 40 |
3.2 |
|
120 X 60 |
5.0 |
|
40 x 40 |
3.0 |
|
60 X 40 |
4.0 |
|
120 X 60 |
6.0 |
|
40 x 40 |
4.0 |
|
80 X 40 |
3.0 |
|
120 X 60 |
6.3 |
|
50 x 50 |
2.0 |
|
80 X 40 |
3.2 |
|
120 X 80 |
3.0 |
|
50 x 50 |
2.5 |
|
80 X 40 |
4.0 |
|
120 X 80 |
4.0 |
|
50 x 50 |
3.0 |
|
80 X 60 |
2.5 |
|
120 X 80 |
5.0 |
|
50 x 50 |
4.0 |
|
80 X 60 |
3.0 |
|
120 X 80 |
6.0 |
|
50 x 50 |
5.0 |
|
80 X 60 |
3.6 |
|
120 X 80 |
6.3 |
|
60 x 60 |
3.0 |
|
80 X 60 |
4.0 |
|
150 X100 |
3.0 |
|
60 x 60 |
4.0 |
|
80 X 60 |
5.0 |
|
150 X100 |
4.0 |
|
60 x 60 |
5.0 |
|
90 X 50 |
2.5 |
|
150 X100 |
5.0 |
|
70 x 70 |
3.0 |
|
90 X 50 |
3.0 |
|
150 X100 |
6.0 |
|
70 x 70 |
3.6 |
|
90 X 50 |
3.6 |
|
150 X100 |
6.3 |
|
70 x 70 |
5.0 |
|
90 X 50 |
4.0 |
|
160 X 80 |
3.0 |
|
80 x 80 |
3.0 |
|
90 X 50 |
5.0 |
|
160 X 80 |
4.0 |
|
80 x 80 |
3.6 |
|
100 X 40 |
3.0 |
|
160 X 80 |
5.0 |
|
80 x 80 |
5.0 |
|
100 X 40 |
3.6 |
|
160 X 80 |
6.0 |
|
80 x 80 |
6.0 |
|
100 X 40 |
4.0 |
|
160 X 80 |
6.3 |
|
90 x 90 |
3.0 |
|
100 X 40 |
5.0 |
|
200 X 100 |
4.0 |
|
90 x 90 |
3.6 |
|
100 X 50 |
3.0 |
|
200 X 100 |
5.0 |
|
90 x 90 |
5.0 |
|
100 X 50 |
3.6 |
|
200 X 100 |
6.0 |
|
90 x 90 |
6.0 |
|
100 X 50 |
4.0 |
|
200 X 100 |
6.3 |
|
100 x 100 |
4.0 |
|
100 X 50 |
5.0 |
|
200 X 100 |
8.0 |
|
100 x 100 |
5.0 |
|
100 X 50 |
6.0 |
|
200 X 100 |
10.0 |
|
100 x 100 |
6.0 |
|
100 X 50 |
6.3 |
|
200 X 100 |
12.5 |
|
100 x 100 |
8.0 |
|
100 X 60 |
3.0 |
|
200 X 100 |
16.0 |
|
100 x 100 |
10.0 |
|
100 X 60 |
3.6 |
|
250 X 150 |
6.3 |
|
120 x 120 |
5.0 |
|
100 X 60 |
4.0 |
|
250 X 150 |
8.0 |
|
120 x 120 |
6.0 |
|
100 X 60 |
5.0 |
|
250 X 150 |
10.0 |
|
120 x 120 |
8.0 |
|
100 X 60 |
6.0 |
|
250 X 150 |
12.5 |
|
120 x 120 |
10.0 |
|
100 X 60 |
6.3 |
|
250 X 150 |
16.0 |
|
150 x 150 |
5.0 |
|
100 X 80 |
3.0 |
|
300 X 200 |
6.3 |
|
150 x 150 |
6.0 |
|
100 X 80 |
3.6 |
|
300 X 200 |
8.0 |
|
150 x 150 |
8.0 |
|
100 X 80 |
4.0 |
|
300 X 200 |
10.0 |
|
150 x 150 |
10.0 |
|
100 X 80 |
5.0 |
|
300 X 200 |
12.5 |
|
180 x 180 |
6.0 |
|
100 X 80 |
6.0 |
|
300 X 200 |
16.0 |
|
180 x 180 |
8.0 |
|
100 X 80 |
6.3 |
|
400 X 200 |
10.0 |
|
180 x 180 |
10.0 |
|
|
|
|
400 X 200 |
12.5 |
|
180 x 180 |
12.5 |
|
|
|
|
400 X 200 |
16.0 |
|
200 x 200 |
6.0 |
|
|
|
|
450 X 250 |
10.0 |
|
200 x 200 |
8.0 |
|
|
|
|
450 X 250 |
12.5 |
|
200 x 200 |
10.0 |
|
|
|
|
450 X 250 |
16.0 |
|
200 x 200 |
12.5 |
|
|
|
|
|
|
|
250 x 250 |
8.0 |
|
|
|
|
|
|
|
250 x 250 |
10.0 |
|
|
|
|
|
|
|
250 x 250 |
12.5 |
|
|
|
|
|
|
|
300 x 300 |
8.0 |
|
|
|
|
|
|
|
300 x 300 |
10.0 |
|
|
|
|
|
|
|
300 x 300 |
12.5 |
Steel Grade: Q195, Q215, Q235, Q345, S235JR, S275JR, SS4007
|
Data |
Elements（%） |
||||
|
Materal Grade |
C |
Mn |
S |
P |
Si |
|
Q195 |
0.06-0.12 |
0.25-0.50 |
<0.05 |
<0.045 |
<0.30 |
|
Q215 |
0.09-0.15 |
0.25-0.55 |
<0.05 |
<0.045 |
<0.30 |
|
Q235 |
0.12-0.20 |
0.30-0.70 |
<0.045 |
<0.045 |
<0.30 |
|
Q345 |
<0.20 |
1.0-1.6 |
<0.04 |
<0.04 |
<0.55 |
Mechanical property
|
Materal Grade |
Yield point (Mpa) |
Tensile Strength (Mpa) |
Elongation(%) |
|
Q195 |
>195 |
315-430 |
32-33 |
|
Q215 |
>215 |
335-450 |
26-31 |
|
Q235 |
>235 |
375-500 |
24-26 |
|
Q345 |
>345 |
470-630 |
21-22 |
|
Length |
+/- 50 MM |
|
Wall Thickness |
+/- 12.5% |
|
Weight |
+/- 8% |
Note:
A: with, T: wall thickness,
SHS:Square Hollow Section
RHS: Rectangular Hollow Section
Surface Finish: hot dipped galvanized, electro galvanized, black
Mill Test Certificate: EN 10204/3.1B
Third party inspection: SGS, BV, Lloyds etc.
Note: Pre-galvanized square / rectangular hollow section with OD 19mm-70mm and thickness 1mm-2.3mm are also available.
|
A500 |
Especificación para tubos estructurales de acero al carbono soldados y sin costura conformados en frío en rondas y formas |
